Dashboard

Mithilfe des Dashboards des agorum core support tools greifen Sie auf wichtige Systeminformationen und Messwerte zurück. Beim Öffnen des Dashboards sehen Sie sofort, ob der Systemstatus in Ordnung ist oder Handlungsbedarf besteht. Wie Sie in den folgenden Screenshots erkennen, wird der Handlungsbedarf deutlich signalisiert. Im Bereich Active Notifications sehen Sie die einzelnen Meldungen und können direkt weitere Details zur jeweiligen Meldung öffnen.

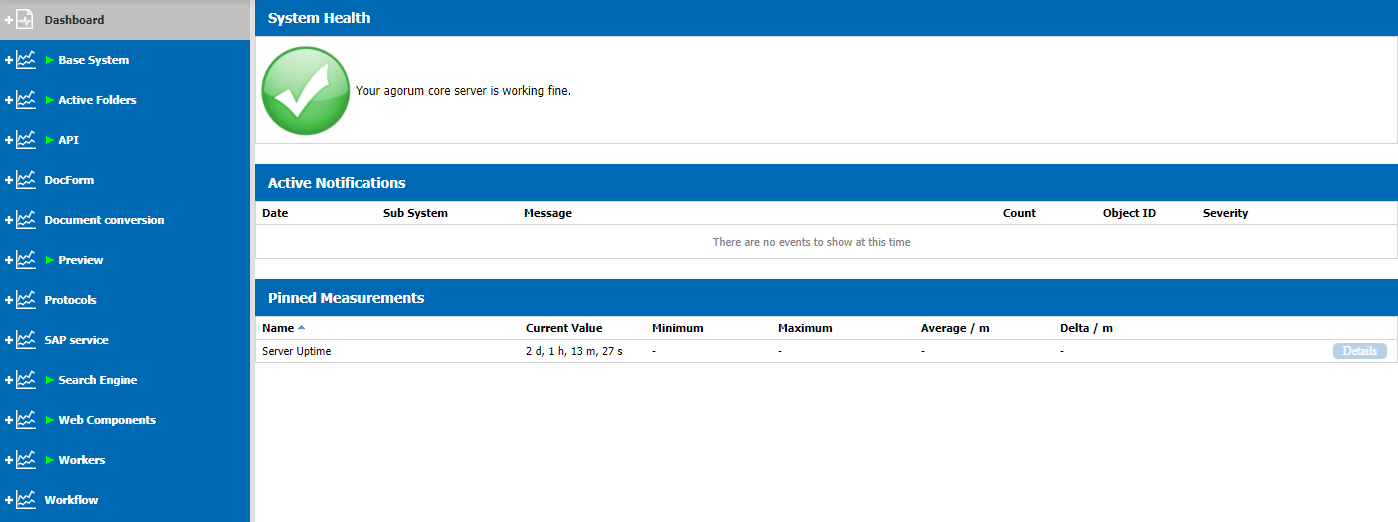

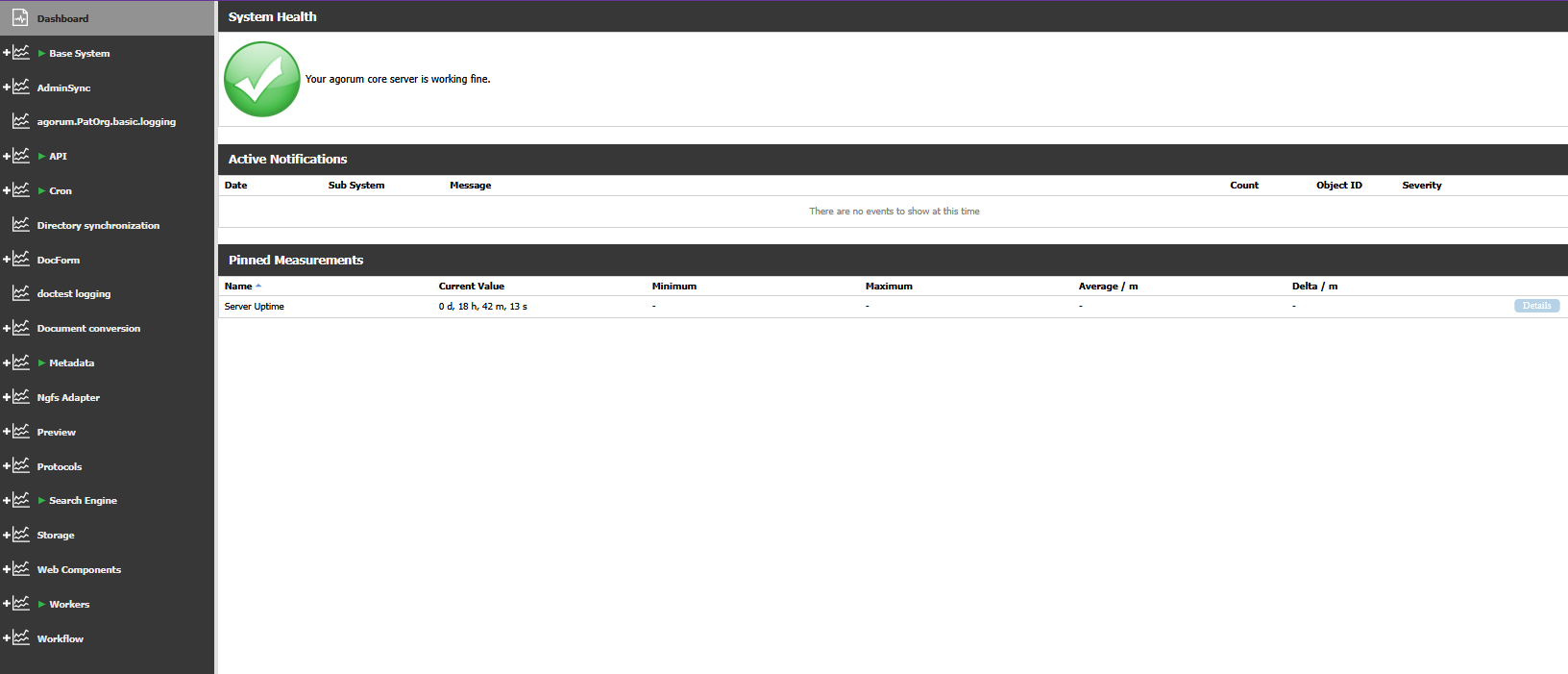

Übersicht des Dashboards

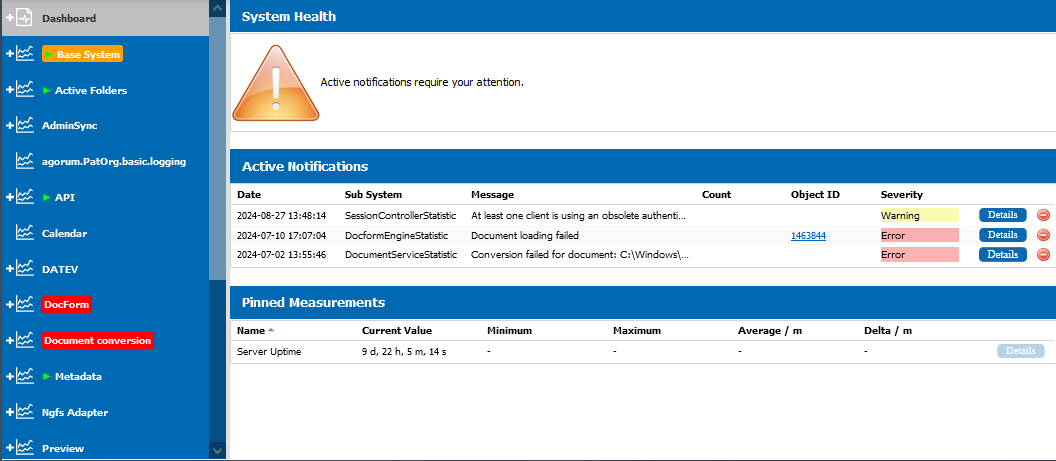

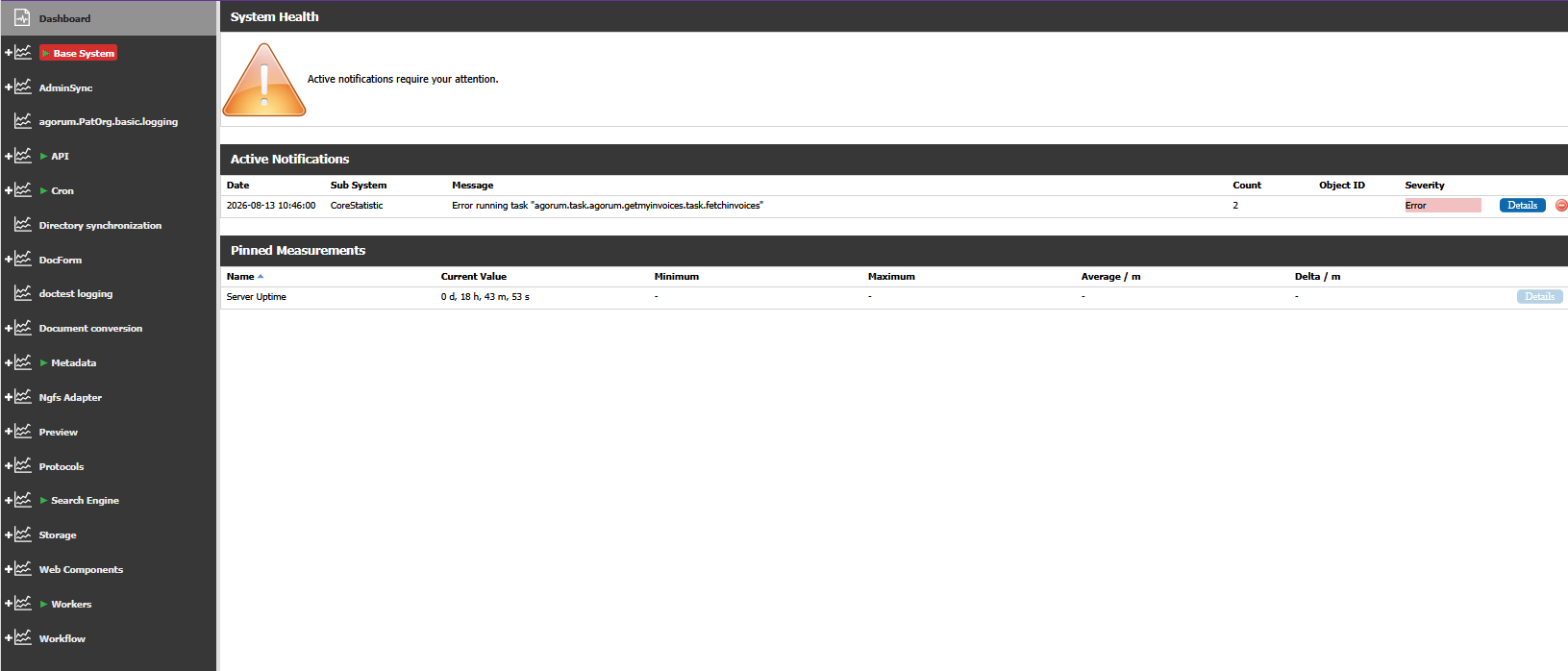

Anzeige des Dashboards bei Handlungsbedarf (Active Notifications)

Abschnitte


Abschnitt Beschreibung
System Health

Enthält Informationen zum aktuellen Stand des Systems. Sie sehen auf einen Blick, ob Aktionen erforderlich sind oder nicht.

Active Notifications Zeigt aktuelle Warnungen sowie Fehler des gewählten Funktionsbereichs.

Wenn Meldungen hier angezeigt werden, zeigt das System diese farblich in der Baumstruktur an. Fehler stellt das System rot und Warnungen gelb / orange dar.

Die hier angezeigten Meldungen sind Sticky-Notifications. Das agorum-Entwicklungsteam klassifiziert spezielle, wichtige Fehler und Warnungen als Sticky-Notifications, damit diese im Abschnitt Active Notifications angezeigt werden. Klicken Sie auf Details, um den entsprechenden Log-Eintrag zu öffnen.
Pinned Measurements Unter den Pinned Measurements definieren Sie, über welche Informationen Sie das System auf den ersten Blick auf dem Laufenden halten soll.

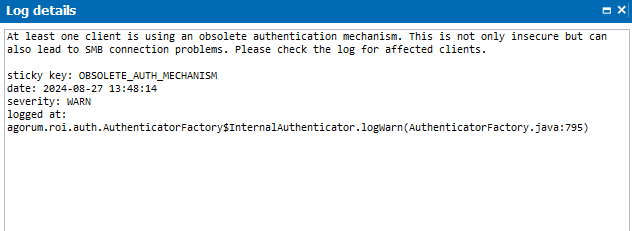

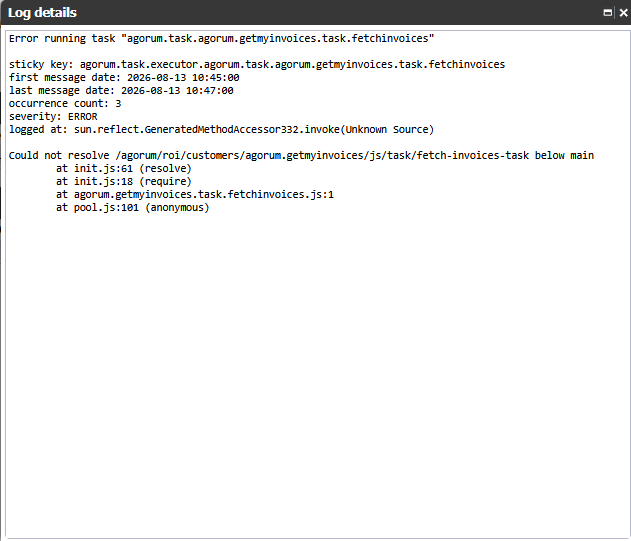

Anzeige der Details einer Sticky-Notification

Pinned Measurements

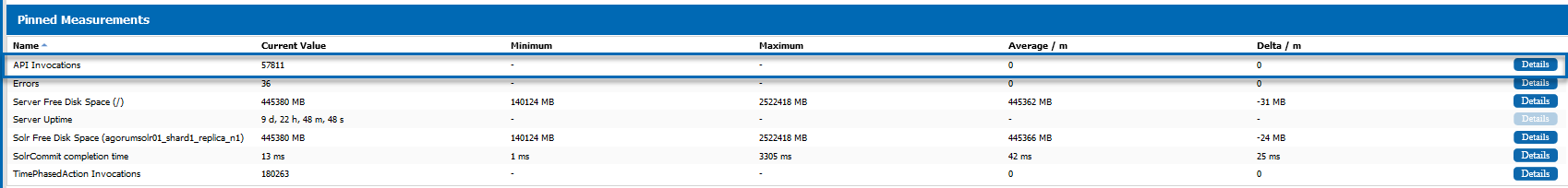

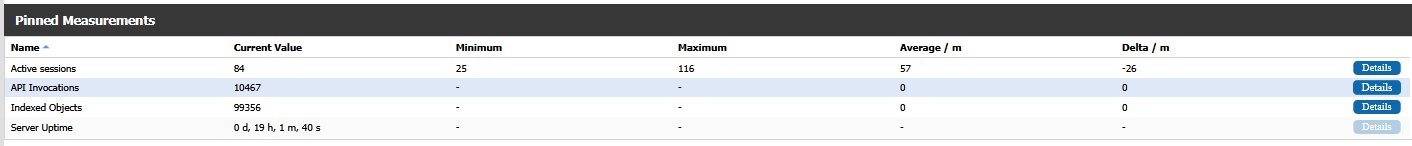

In diesem Abschnitt definieren Sie, über welche Informationen Sie das System auf den ersten Blick auf dem Laufenden halten soll. Neben den Informationen, die hier standardmäßig angezeigt werden, können Sie weitere Informationen hinzufügen, in dem Sie sie als relevant für das Dashboard auf der Startseite des Support Tools pinnen.  So können Sie etwa ein Dashboard mit folgenden Pinned Measurements erstellen:

Pinned Measurements für das Dashboard erstellen Sie wie folgt:

  1. Prüfen Sie, welche Measurements in den einzelnen Support Tools angezeigt werden, und überlegen Sie, welche Measurements für Sie besonders wichtig sind.
  2. Klicken Sie in der Anzeige des Measurements, das Sie zum Dashboard hinzufügen wollen, auf Details.

    Ergebnis: Die Detailansicht des Measurements öffnet sich.
  3. Klicken Sie auf das Pin-Icon in der oberen rechten Ecke, um das Measurement für die Anzeige im Dashboard auszuwählen.

    • Ist das Pin-Icon grau, ist der Wert nicht angepinnt.
    • Ist das Pin-Icon rot, ist der Wert angepinnt.

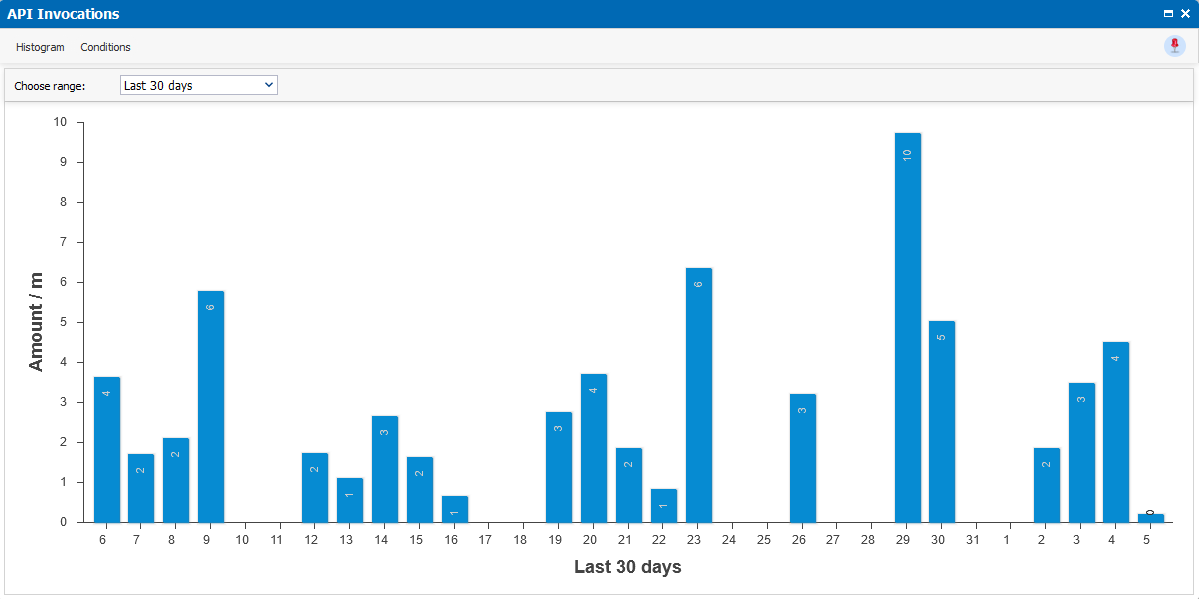

    Angepinntes Measurement



    Anzeige des angepinnten Measurements im Dashboard

Unter vielen Bereichen finden Sie eine Auflistung von Measurements, hier beim Menüpunkt API. Wenn Sie ein Measurement, etwa API Invocations, in den Details angepinnt haben, erscheint das Measurement in den Pinned Measurements im Dashboard.

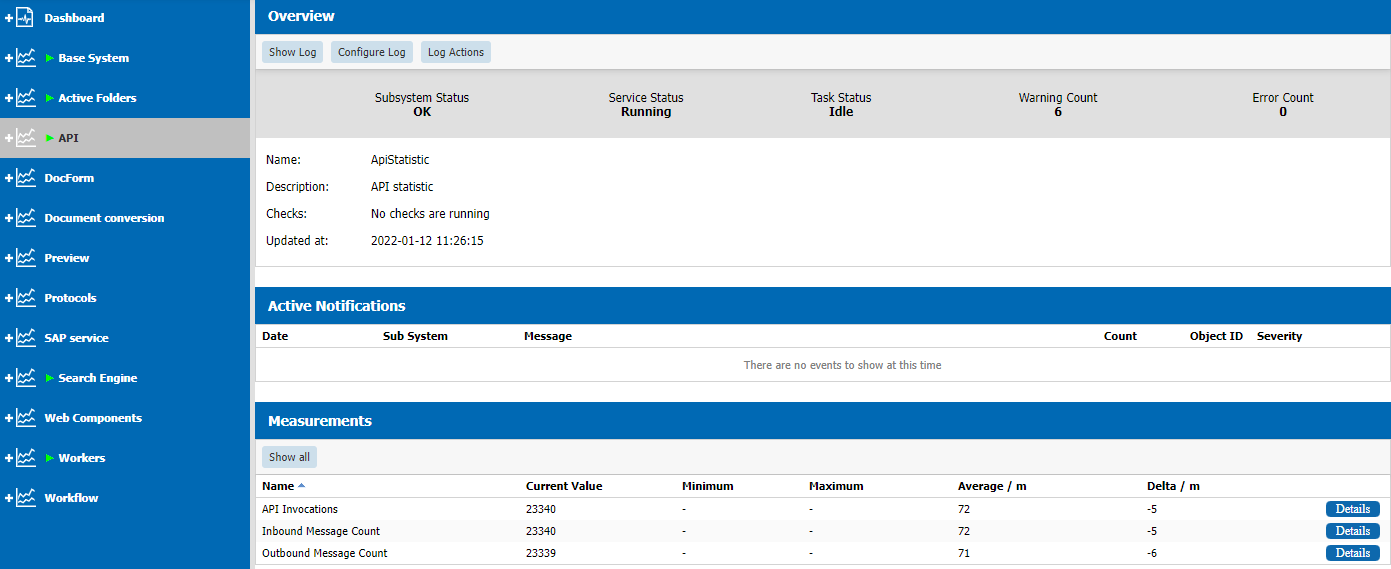

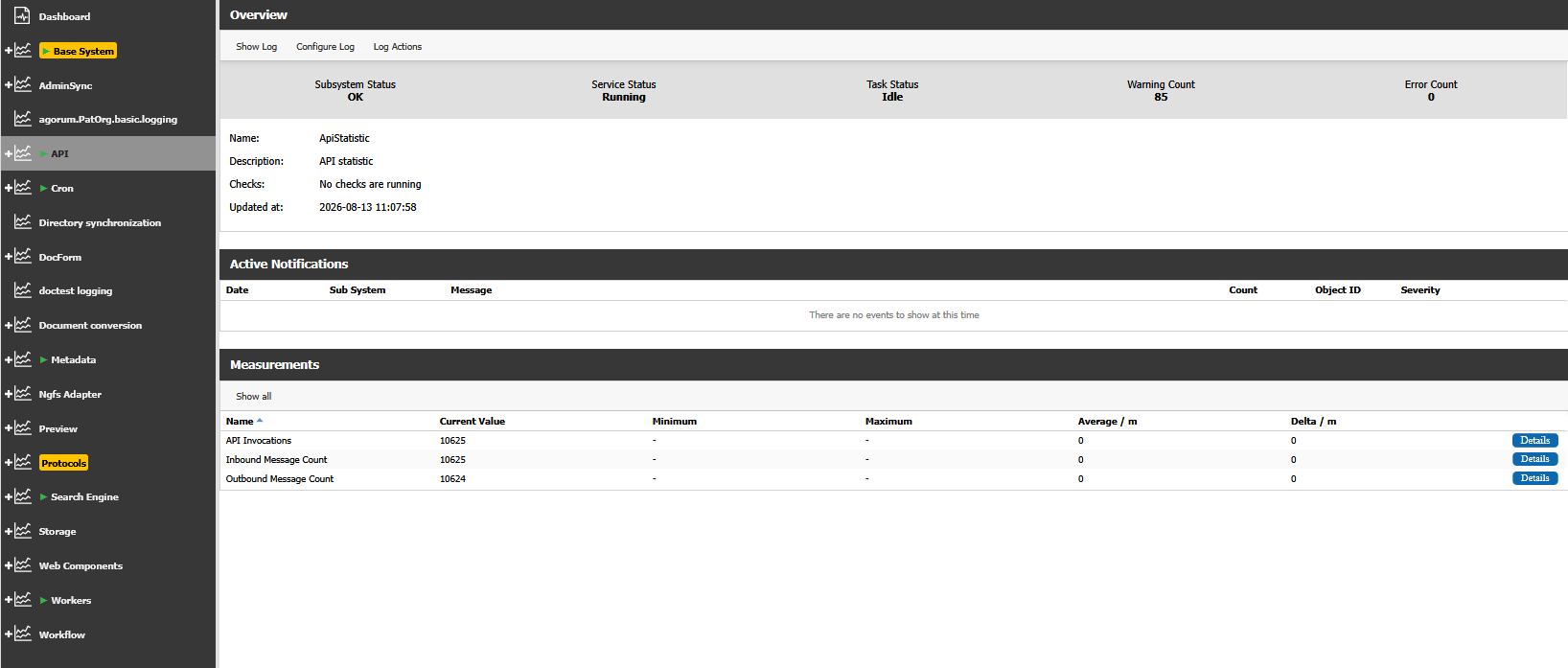

Menüpunkt API mit Abschnitt Measurements

Registerkarten „Histogram“ und „Conditions“

Öffnen Sie das Detailfenster einer Measurement-Angabe, befinden sich oben die folgenden Registerkarten:

Registerkarte Beschreibung
Histogram Zeigt die Arbeitslast/-anzahl der letzten Stunde, des Tages, des Monats oder des Jahres.
Conditions In dieser Registerkarte definieren Sie Ihre eigenen Kontrollwerte. Wird Ihr Kontrollwert überschritten, löst dies eine Benachrichtigung in den typischen Ampelsystemfarben (orange / rot) aus, die sich über die linke Menüleiste nach oben bewegen.

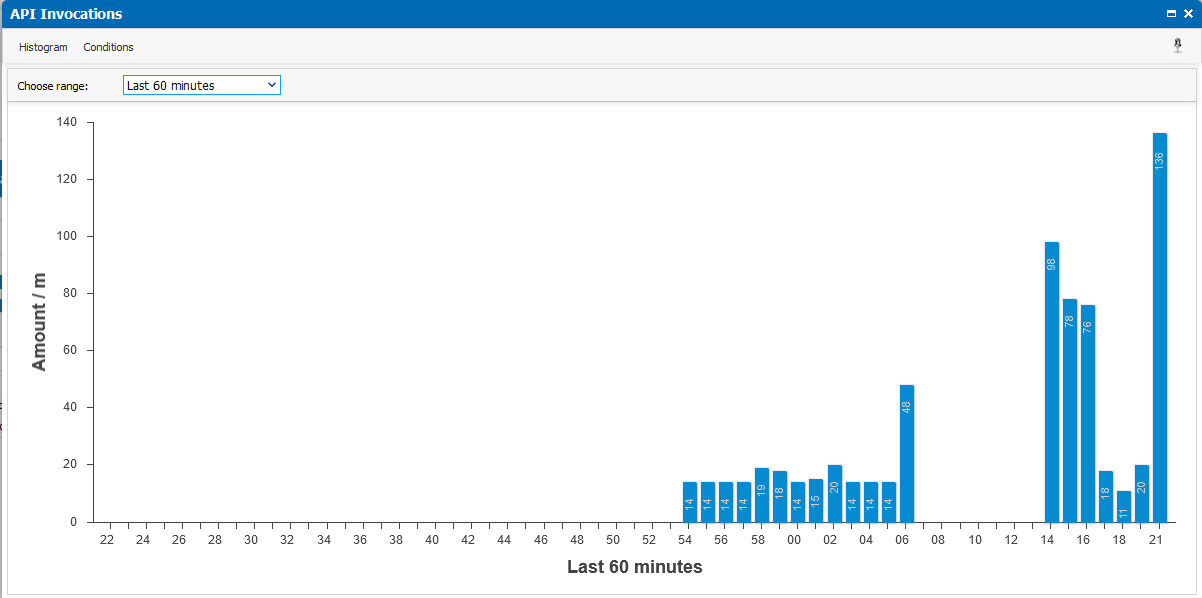

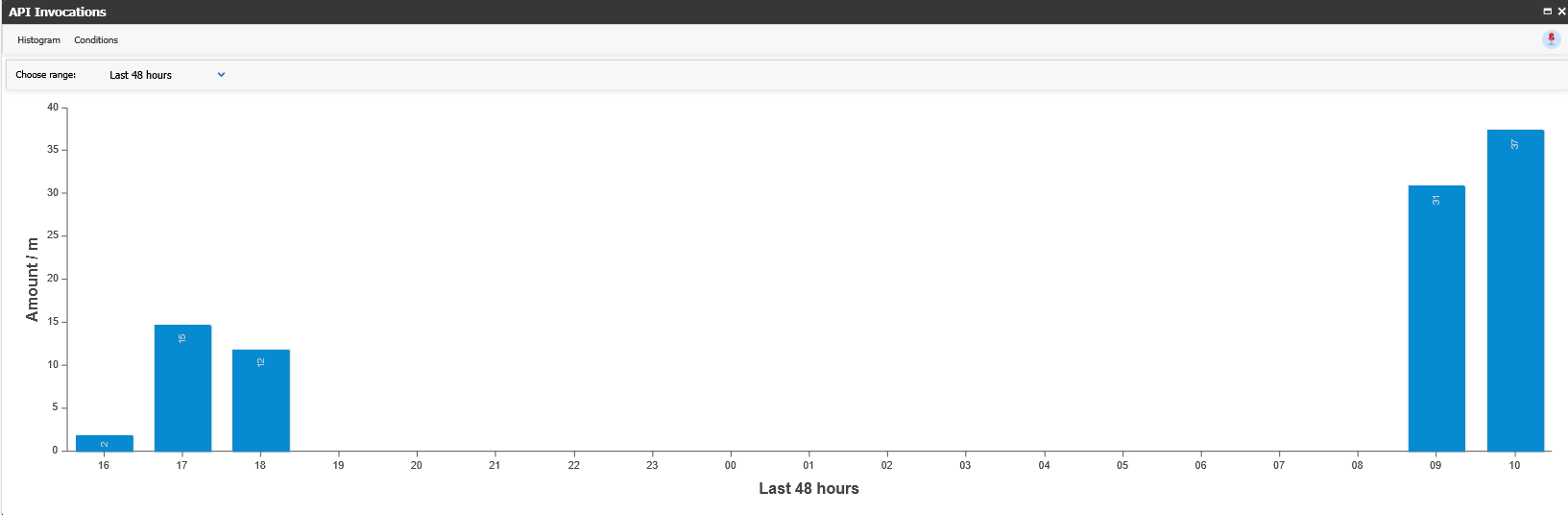

Registerkarte Histogram

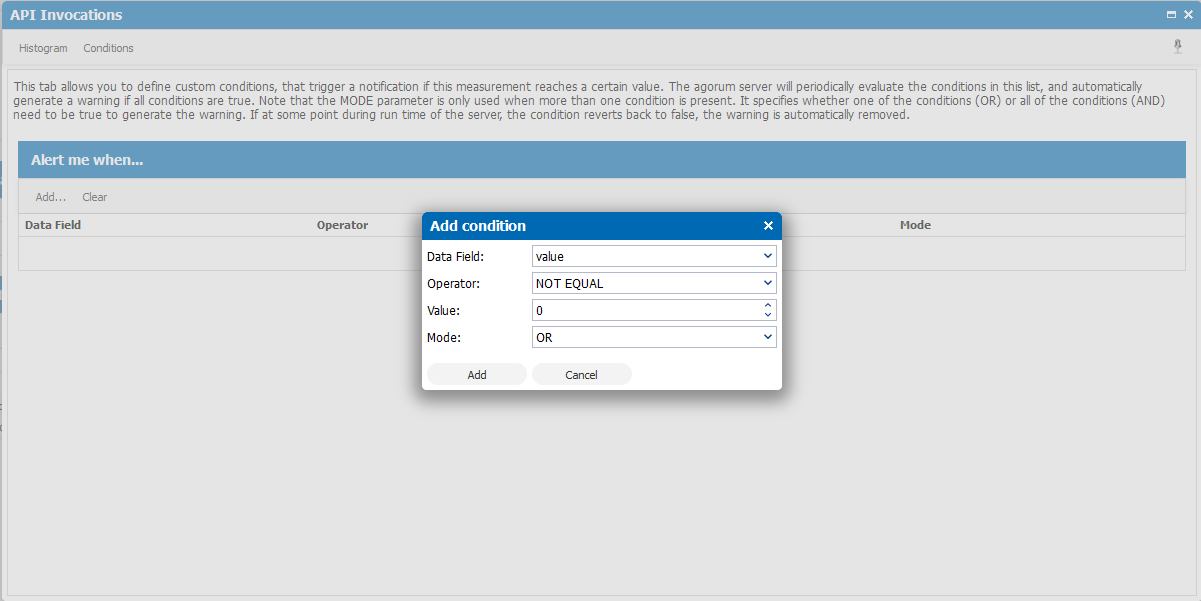

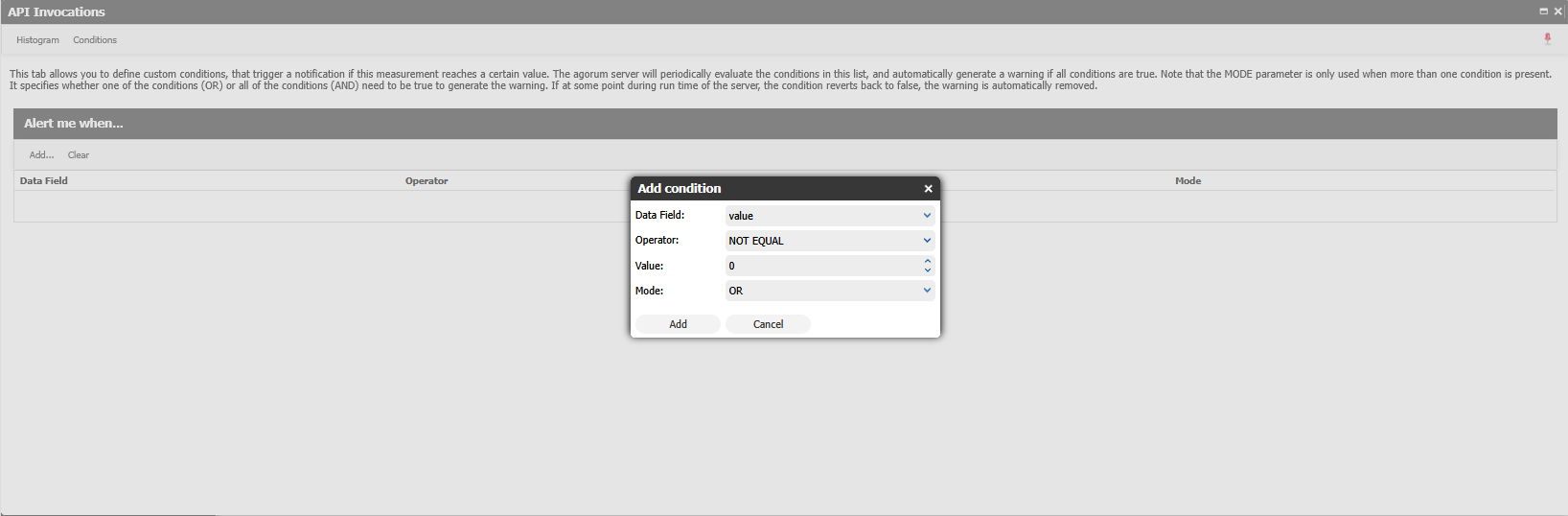

Registerkarte Conditions
