Knoten „E-Rechnung XML validieren"

Hinweis: Diese Dokumentation bezieht sich auf die aktuellste Version des Plugins agorum core ai llm. Aktualisieren Sie das hier beschriebene Plugin, um die Dokumentation verwenden zu können.

Interne ID: agorum.electronic.invocing.validate

Sie können mit diesem Knoten die XML-Struktur einer E-Rechnung validieren. Bei den Eingangsdaten muss es sich um einen XML-Datenstrom handeln.

Die Überprüfung erfolgt gegen den KoSIT-Validator, stellt also sicher, dass die XRechnung der angeforderten Norm entspricht. Die KoSIT ist die Koordierungsstelle für IT-Standards in der öffentlichen Verwaltung in Deutschland und beteiligt an der Entwicklung und Pflege des Standards XRechnung. Bei der Validierung handelt es sich also um eine technische Validierung, dass die Struktur der XML-Datei korrekt und vollständig gemäß den aktuellen Anforderungen ist.

Aussehen des Knotens

Verhaltensweise


Der Knoten überprüft eine E-Rechnung auf Basis der übergebenen Daten. Er validiert die XML-Struktur mit dem KoSIT-Validator und gibt das Ergebnis als Variable zurück.

Die Überprüfung erfolgt gegen den KoSIT-Validator, stellt also sicher, dass die XRechnung der angeforderten Norm entspricht. Die KoSIT ist die Koordierungsstelle für IT-Standards in der öffentlichen Verwaltung in Deutschland und beteiligt an der Entwicklung und Pflege des Standards XRechnung. Bei der Validierung handelt es sich also um eine technische Validierung, dass die Struktur der XML-Datei korrekt und vollständig gemäß den aktuellen Anforderungen ist.

Der Knoten erkennt für die Validierung, um welches XML-Format es sich handelt.

Wenn die Prüfung erfolgreich ist, ist das Ergebnis etwa:

 "validationResult": [],

Wenn die Prüfung nicht erfolgreich ist, ist das Ergebnis etwa:

  "validationResult": [
    {
      "level": "warning",
      "information": "Invalid content found for unknown element. Value is missing or other value is expected: .",
      "message": "[CII-SR-016] - CopyIndicator should not be present"
    },
 ]

Die Beschreibung eines Validierungsfehlers besteht aus:

  • level: Schweregrad des Fehlers (Warning, Error oder FatalError)
  • information: Kurzbeschreibung des Fehlers.
  • message: Beschreibung des Fehlers. Die Beschreibung enthält die Fehlerbeschreibung der Validierung.
Zusätzlich können Sie einen HTML-Prüfbericht mit den Validierungsergebnissen ausgeben lassen, für ein Beispiel siehe HTML-Prüfbericht.

Anwendung


Beispiel

Sie können diesen Knoten in Workflows integrieren, um zu prüfen, ob ein erzeugtes E-Rechnungs-XML eine formal korrekte Struktur hat. Sie können mit dem Knoten prüfen, ob das aus den normalisierten Daten erstellte XML-Format für die E-Rechnung formal korrekt ist. Ein entsprechender Workflow könnte wie folgt aussehen:

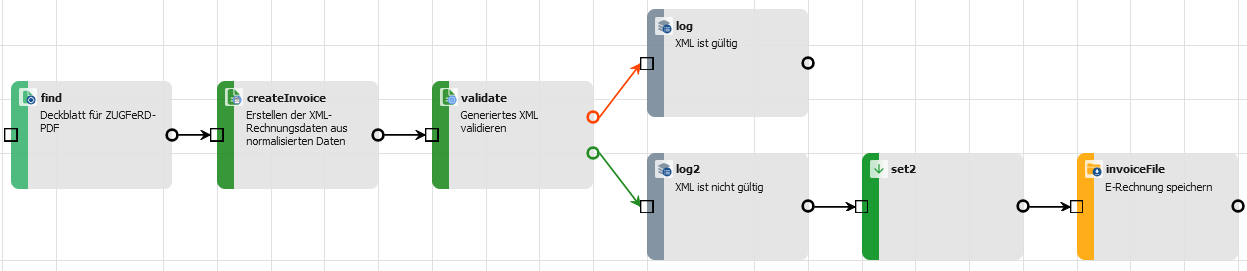

Beispielworkflow mit dem validate-Knoten



Hinweis: Die Verwendung des validate-Knotens in diesem Workflow ist nur bedingt sinnvoll, weil der createInvoice-Knoten die XML-Struktur erzeugt und überprüft.

Endpoints


Standard Veränderbar? Weitere Endpoints möglich?
Default (Inlet) Nein, kann nur ausgeblendet werden. nein, nicht nötig
true (Outlet) Nein, kann nur ausgeblendet werden. nein, nicht nötig
false (Outlet) Nein, kann nur ausgeblendet werden. nein, nicht nötig

Parameter


Parameter Beschreibung Beispiel
Datenvariable

Die Daten beinhalten das Resultat der Prüfung, ob es sich um normkonformes XML handelt.

Sollte der Datenstrom keine valide XML-Struktur gemäß dem Validator haben, werden die Validierungsfehler als Inhalt zurückgegeben.

Für die generelle Schreibweise von Variablen im Editor oder als Expression siehe Schreibweise von Variablen.

validationResult



Für ein Beispiel einer fehlschlagenden Validierung siehe Verhaltensweise.

Ausgangsvariable Sie können sich als Ergebnis der Überprüfung das Validierungsprotokoll als HTML-Report ausgeben lassen. Geben Sie dazu einen Wert für den Parameter Ausgangsvariable an. Ohne Angabe eines Werts wird kein Report erzeugt.
htmlReport
Rechte Siehe Rechte auf Knoten vergeben

Tipp: Verwenden Sie die Variablenauswahl, um einen Überblick über alle nutzbaren Variablen zu erhalten.

Beispiel für einen HTML-Prüfbericht


Wenn Sie einen HTML-Report erzeugen lassen, wird ein Dokument wie in folgendem Beispiel erzeugt.

Die Validierungsergebnisse beinhalten neben Fehlern auch Warnungen, wie auch hier zu sehen. Sie können bei Warnungen für jeden Hinweis prüfen, ob eine Änderung der XRechnung erforderlich ist. Es handelt sich dabei nicht um Fehler, die zwingend korrigiert werden müssen.



Beginn eines HTML-Reports mit den Validierungsergebnissen
