agorum core ocr tuner verwenden
Über den agorum core ocr tuner nehmen Sie diverse Einstellungen vor, um etwa dem System die Unterscheidung zwischen Hintergrund und Textfarbe auf Dokumenten zu erleichtern und die Qualität der OCR-Erkennung bei regelmäßig eingehenden Dokumenten zu verbessern.
Der agorum core ocr tuner ist Bestandteil der agorum core ocr engine und muss nicht separat installiert werden.
Hinweis: Die agorum core ocr engine wird nur in Verbindung mit einer agorum core pro-Lizenz unterstützt.
Anwendungsfälle
Im Blog Texterkennung verbessern mit dem agorum® core OCR-Tuner finden Sie diverse Anwendungsfälle.
Umgang mit dem OCR-Tuner
Um der OCR-Engine mitzuteilen, dass sie den Kontrast erhöhen oder die Engine versuchen soll, vertikale / horizontale Linien zu entfernen, müssen Sie bestimmte Parameter setzen. Bevor Sie diese Parameter setzen, müssen Sie die besten Werte mithilfe des OCR-Tuners ermitteln.
Den OCR-Tuner öffnen
- Öffnen Sie im Installationsverzeichnis von agorum core die Datei OCRTuner.exe:
<Installationsverzeichnis>\agorum core DocumentServer\iDRS\bin\OCRTuner.exe

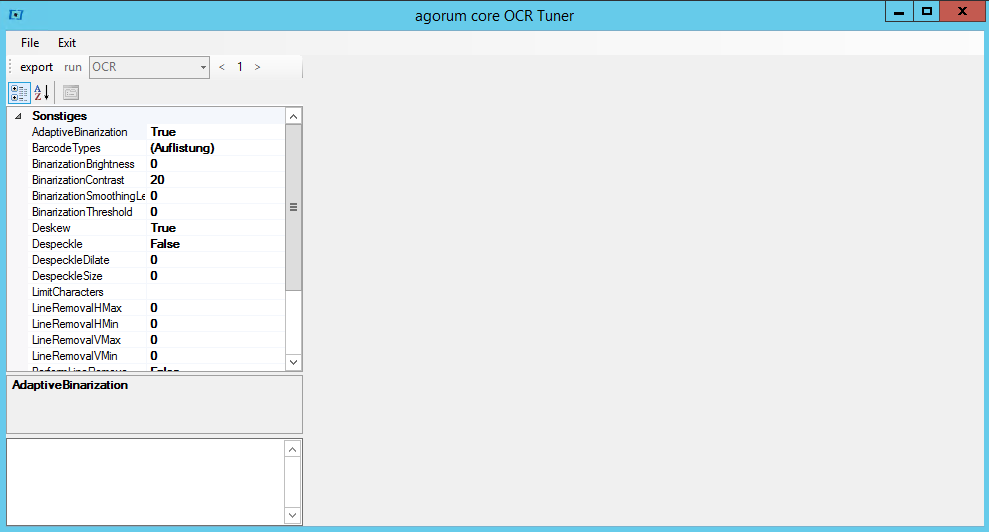

Ergebnis: Die Oberfläche des OCR-Tuners öffnet sich.
• In der Oberfläche des OCR-Tuners finden Sie Beispieldokumente, die Probleme verursachen.
• Verändern Sie OCR-Einstellungen und kopieren Sie die Werte heraus, um Sie in agorum core einzupflegen.
Besondere Menüpunkte und Oberflächen des agorum core ocr tuners
| Menüpunkt | Beschreibung |
|---|---|
| export | Exportiert die geänderten Parameter in einem Fenster. Sie können die Parameter markieren und in die Zwischenablage kopieren, um sie etwa in einer Aktiven-Ordner-Konfiguration einzufügen. |
| run | Erzeugt ein neues Bild, um geänderte Parameter zu testen. |
| OCR - Dropdown - Liste | OCR (Standard) Liest alles aus, was die OCR-Engine erkennen kann. Barcode Liest nur Barcodes aus. Handprint (Free) Liest nur Handschrift aus. Handprint (Boxed) Liest nur die in Boxen eingetragene Handschrift aus. |
| Feld mit Parametern | Listet einstellbare Parameter auf. Klicken Sie zum Ändern eines Parameters mit der Maus rechts neben einen Parameter. |
| Unterhalb des Felds mit Parametern | Listet Parameter auf, auf dem der Cursor steht. |
| Unter Auflistung des aktuellen Parameters | Gibt den von der OCR-Engine gefundenen Text aus. Die Position des Textes auf der eingelesenen Seite wird nicht angegeben. |
| Rechtes Fenster | Stellt eine Seite der aktuellen Datei dar.
|
Mit dem OCR-Tuner arbeiten
- Öffnen Sie den OCR-Tuner.
- Laden Sie ein Problemdokument hoch (siehe nachfolgendes Video).
- Ändern Sie die OCR-Parameter, um ein gut lesbares Dokument zu erzeugen.
- Kopieren Sie die veränderten Parameter mitsamt Ihren Werten aus dem OCR-Tuner, um diese in einen Aktiven Ordner in agorum core einzupflegen.
Parameter
| Parameter | Beschreibung | Mögliche Werte |
|---|---|---|
| AdaptiveBinarization Parameter-Name: bitonal-auto |
siehe Spalte Mögliche Werte | true Die Umwandlung geschieht adaptiv für mehrere Bereiche des Dokuments. false Die Schwarz/Weiß-Wandlung wird auf das gesamte Dokument gleichförmig angewandt. Über die folgenden Parameter können weitere Einstellungen vorgenommen werden. |
| BinarizationBrightness Parameter-Name: bitonal-brightness |
Bestimmt die Helligkeit. Gilt nur, wenn der Parameter AdaptiveBinarization auf true steht. |
0 bis 100 |
| BinarizationContrast Parameter-Name: bitonal-contrast |
Bestimmt den Kontrast. Gilt nur, wenn der Parameter AdaptiveBinarization auf true steht. |
0 bis 100 |
| BinarizationSmoothingLevel Parameter-Name: bitonal-smooth-level |
Bestimmt die Glättung ausgefranster Zeichen vor Schwarz-Weiß-Wandlung. Gilt nur, wenn der Parameter AdaptiveBinarization auf false steht. |
0 bis xxxx |
| BinarizationThreshold Parameter-Name: bitonal-threshold |
Definiert die Binärisierungsschwelle. |
0 bis 255 0 = Aus Höherer Wert = schwärzeres Ergebnis |
| BarcodeTypes Parameter-Name: barcode-types |
Listet verfügbare Barcodetypen auf. Eine Reduzierung der Typen steigert die Verarbeitungsgeschwindigkeit. |
Auswahl durch Entfernung des # Symbols vor dem Typ. Zuvor muss der Standard deaktiviert werden mit #all. Standard all = alle Barcodetypen außer Datamatrix |
| CreatePdfOutput Parameter-Name: create-pdf-output |
siehe Spalte Mögliche Werte
Hinweis: Der Parameter im OCR-Tuner hat keine Auswirkungen, sondern dient nur als Information, um diese beim Export der Parameter angezeigt zu bekommen. |
true Erzeugt eine PDF-Datei mit der Ausgabe. false (Standard) Erzeugt keine PDF-Datei mit der Ausgabe. |
| Deskew Parameter-Name: deskew |
siehe Spalte Mögliche Werte | true Dreht schief eingescannte Dokumente. false Dreht keine schief eingescannten Dokumente. |
| Despeckle Parameter-Name: despeckle |
siehe Spalte Mögliche Werte | true Entfernt Verschmutzungen. false Entfernt keine Verschmutzungen. |
| DespeckleDilate Parameter-Name: despeckle-dilate |
Bestimmt die Streuung der Verschmutzung in Pixel. Gilt nur, wenn der Parameter DespeckleDilate auf true steht. |
0 bis xxxx |
| DespeckleSize Parameter-Name: barcode-size |
Bestimmt die Größe der Verschmutzung in Pixel. Gilt nur, wenn der Parameter DespeckleDilate auf true steht. |
0 bis xxxx |
| DetectOrientation Parameter-Name: detect-orientation |
siehe Spalte Mögliche Werte | true (Standard) Aktiviert die Erkennung der Seitenausrichtung. false Deaktiviert die Erkennung der Seitenausrichtung. |
| EngineVersion | Bestimmt die Abwärtskompatibilität.
Hinweise:
|
1 Für Abwärtskompatibilitätszwecke gedacht, um Änderungen beim Update der OCR-Engine Version so minimal wie möglich zu halten. 2 (Standard) Empfohlen bei Neuinstallationen |
| LimitCharacters | Definiert Zeichen, die die OCR-Engine erkennen soll. Gilt nur für OCR-Dropdown-Liste-Handprint. |
0 bis xxxx Beispiel 1234567890 = nur Zahlen erkennen |
| PdfOutputBookmarks Parameter-Name: pdf-output-bookmarks |
siehe Spalte Mögliche Werte
Hinweis: Der Parameter im OCR-Tuner hat keine Auswirkungen, sondern dient nur als Information, um diese beim Export der Parameter angezeigt zu bekommen. |
true (Standard) Schreibt Bookmarks beim Erzeugen der PDF-Datei. false Schreibt keine Bookmarks beim Erzeugen der PDF-Datei. |
| Performlineremoval Parameter-Name: perform-line-removal |
siehe Spalte Mögliche Werte
Hinweis: Wenn dieser Parameter aktiviert ist, müssen alle Werte (horizontale und vertikale) belegt werden (!= 0), die dafür notwendig sind. Ansonsten funktioniert das Ausblenden im OCR innerhalb von agorum core nicht, sondern nur im OCR-Tuner.
|
true Blendet horizontale und vertikale Linien aus. false Blendet horizontale und vertikale Linien ein. |
| LineRemovalHMax Parameter-Name: lr-horiz-maxthick |
Bestimmt die maximale Länge einer auszublendenden horizontalen Linie in Pixel. Gilt nur, wenn der Parameter Performlineremoval auf true steht. |
0 bis xxxx Empfohlener Wert 100 |
| LineRemovalHMin Parameter-Name: lr-horiz-minlength |
Bestimmt die minimale Länge einer auszublendenden horizontalen Linie in Pixel. Gilt nur, wenn der Parameter Performlineremoval auf true steht. |
0 bis xxxx Empfohlener Wert 40 |
| LineRemovalVMax Parameter-Name: lr-vertic-maxthick |
Bestimmt die maximale Länge einer auszublendenden vertikalen Linie in Pixel. Gilt nur, wenn der Parameter Performlineremoval auf true steht. |
0 bis xxxx Empfohlener Wert 100 |
| LineRemovalVMin Parameter-Name: lr-vertic-minlength |
Bestimmt die minimale Länge einer auszublendenden vertikalen Linie in Pixel. Gilt nur, wenn der Parameter Performlineremoval auf true steht. |
0 bis xxxx Empfohlener Wert 40 |
| RotatePage Parameter-Name: rotate-page |
Rotiert die Seite, sodass sie korrekt ausgerichtet wird, etwa bei 90,180 oder 270 Grad. | true (Standard) Aktiviert die korrekte Ausrichtung der Seite. false Deaktiviert korrekte Ausrichtung der Seite. |
| Timeout Parameter-Name: timeout |
Definiert einen Time-out. Ist die Zeit verstrichen, bricht das Programm ab (in Millisekunden). | 0 bis xxxx Standard 86400000 (24h) |
| use-bitonal-image:True | siehe Spalte Mögliche Werte | true Verwendet das von der OCR-Engine zur Erkennung der Texte benutzte Image als Preview. false (Standard) Gibt das Preview der OCR-Engine mit den Standard-Parametern zurück. |
| WorkDepth | Definiert, wie genau die OCR-Erkennung arbeiten soll. | 0 bis 255 (höherer Wert = präziseres Ergebnis, jedoch langsamere Verarbeitung) Standard 100 |
| languages | Definiert, welche Sprachen das System zur OCR-Erkennung verwendet.
Hinweis: Welche Sprachen möglich sind, zeigt der OCR-Tuner an. Die asiatische oder kyrillische Sprache steht nicht zur Verfügung. |
Auswahl durch Entfernung des #-Symbols vor der Sprache. Standard languages:English+French+German |
OCR-Parameter global oder systemweit anpassen
So gehen Sie vor, um die aufgeführten Parameter für den OCR-Tuner global für Ihre agorum core-Installation anzupassen (hier am Beispiel des Parameters EngineVersion):
- Öffnen Sie links in der Seitenleiste Administration und dann MetaDB.
- Öffnen Sie den Pfad:
MAIN_MODULE_MANAGEMENT/documentservice/control/services/settings/
- Wählen Sie jeweils nacheinander folgende Einträge und führen Sie für jeden Eintrag die Schritte 5 bis 8 aus:
• convertpdf2txt
• converttif2txt
• convertimage2txt - Wechseln Sie jeweils in den Unterordner Windows.
- Bearbeiten Sie jeweils den Eintrag Parameters.

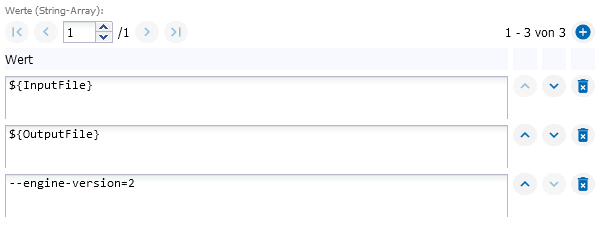

- Fügen Sie die engine-version hinzu, da einige der Parameter, etwa languages, nur mit der neusten engine-Version funktional sind. Klicken Sie dazu auf
und übernehmen Sie den Eintrag: --engine-version:2 ODER --engine-version=2
- Klicken Sie pro Parameter auf und hinterlegen Sie das Präfix des Parameters, um die globalen Parameter hinzuzufügen:
--<Parameter>:<Parameterwert> ODER --<Parameter>=<Parameterwert>
- Speichern Sie die Änderung.
OCR-Parameter gezielt für Aktiven Ordner übernehmen
Damit die Problemdokumente im Produktivsystem erfolgreich ausgelesen werden können, benötigen Sie einen separaten Aktiven Ordner, der sich nur auf diese Dokumente bezieht.
Sobald Sie den Aktiven Ordner erstellt haben, fügen Sie die Parameter in das Feld Zusätzliche Parameter ein. Sie können alle Parameter zeilenweise angeben, die oben in der Tabelle beschrieben sind.
Als Schreibweise pro Parameter gilt:
--<Parameter>:<Parameterwert> ODER --<Parameter>=<Parameterwert>

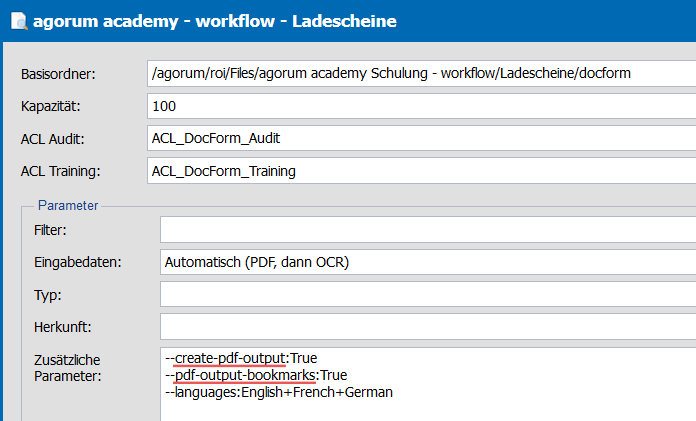

Beispiel für eine Parameterangabe für einen Aktiven Ordner
Hinweis: Trennt agorum core docform Dokumente und überträgt sie in einen weiteren agorum core docform-Ordner, führt das System keine erneute OCR-Erkennung durch. Es gelten immer noch die Parameter des Trenn-Ordners.
Hinweis: Wenn Sie eine globale Einstellung im OCR-Tuner oder in der MetaDB vornehmen und gleichzeitig den Parameter mit einem anderen Wert im Aktiven Order setzen, hat die Einstellung im Aktiven Ordner Vorrang.
Kleinen Dokumentenbereich perfektionieren
Wurde ein Dokument erfolgreich ausgelesen, aber ein Wert durch die OCR-Engine nicht erkannt, verwenden Sie den OCR-Tuner, um nur für diesen einen Bereich die optimalen OCR-Einstellungen zu finden.

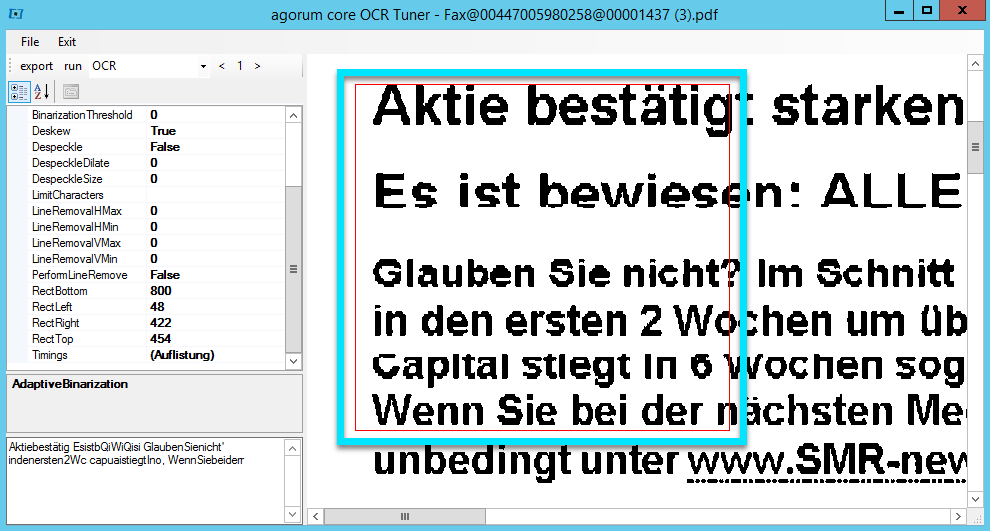

- Fahren Sie mit der Maus über den gewünschten Bereich in Ihrem Dokument, sodass sich ein roter Rahmen um den Bereich bildet.
Kleinen Dokumentenbereich perfektionieren - Passen Sie die Einstellungen an, sodass Ihr Begriff in diesem Rahmen lesbar wird.
- Kopieren Sie den Begriff und tragen Sie ihn in den Aktiven Ordner ein.
Um sicherzustellen, dass die OCR mit den gefundenen Einstellungen nur für diese Dokumentart und nur für diesen Bereich gilt, beachten Sie die folgenden Dinge:
Hinweis: Die Einstellungen greifen für alle Dokumente, die keine Textinformationen enthalten, und auch auf das gesamte Dokument.
a) Die Dokumentart erhält einen separaten Aktiven Ordner. Dort tragen Sie die eben identifizierten OCR-Parameter ein.
b) Das Dokument läuft nicht durch die OCR-Engine, stattdessen müssen Textinformationen bereits bestehen. Hat Ihr Dokument diese grundsätzlich nicht, laden Sie das Dokument vorab in einen Ordner von agorum core, damit das Dokument an die OCR-Engine weitergeleitet wird. Anschließend überführen Sie das Dokument in den Aktiven Ordner. Das System erkennt, dass bereits Textinformationen hinterlegt sind, und schickt es ohne Nutzung der Parameter an docform.
c) Im docform Training verwenden Sie die Reprocessing-Einstellung. Damit senden Sie den Problembereich zurück an die OCR-Engine mitsamt den Parameter-Einstellungen des Aktiven Ordners (siehe agorum core docform - Festgelegte Dokumentbereiche durch den OCR auslesen lassen).
